Wizualizacja danych: Formatowanie wykresów

Statystyczne i graficzne podstawy geowizualizacji

Anna Dmowska, dmowska@amu.edu.pl

Wizualizacja danych

Wizualizacja danych polega na systematycznym i logicznym przekształceniu wartości danych na elementy graficzne (wizualne) składające się na ostateczną grafikę.

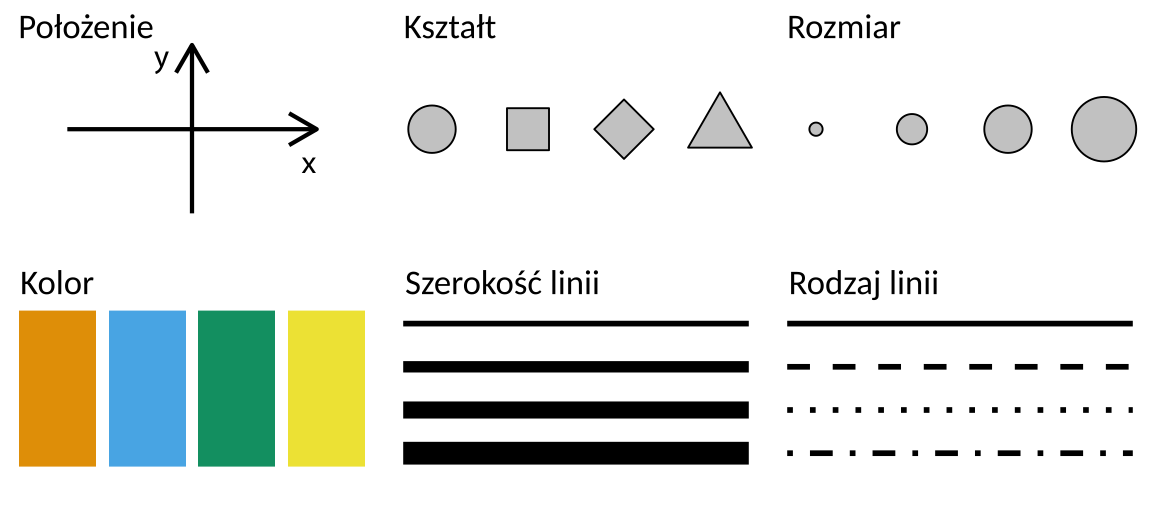

Elementy graficzne można opisać za pomocą różnych mierzalnych cech:
- położenie,
- kształt,
- rozmiar,
- kolor.
Cechy te określamy mianem aspektów estetycznych lub estetyki (ang. aesthetics).

Aspekty estetyczne stosowana w wizualizacji danych

Estetyka określa każdy aspekt danego elementu graficznego.

Pojęcie skali w wizualizacji

Aby powiązać wartości danych z aspektami estetycznymi musimy określić, które wartości danych odpowiadają konkretnym wartościom estetycznym.
Skala definiuje unikalne odwzorowanie między danymi a estetyką.

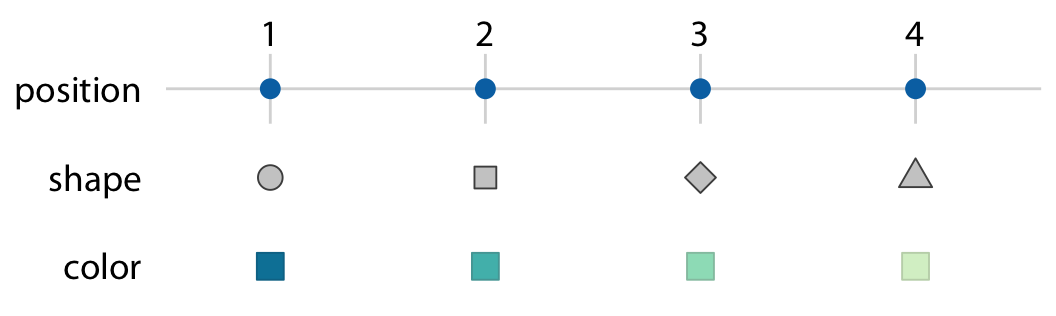

Pojęcie skali w wizualizacji - przykład

Zbiór danych to wektor 5 wartości: 1,2,3,4. W jaki sposób możemy zwizualizować te wartości?
- Które wartości danych przypadają na określone pozycje wzdłuż osi x? (określane za pomocą skali pomiarowej)
- Które wartości danych są reprezentowane przez konkretne kształty?
- Które wartości danych są reprezentowane przez konkretne kolory? (określane za pomocą skali kolorystycznej)

Estetyka a typy danych

Typ zmiennej	Przykład	Skala
Ilościowa: ciągła	Temperatura powietrza (10,3C, -2.2C)	ciągła
Ilościowa: dyskretna	Liczba dzieci w rodzinie (1, 2, 4)	dyskretna
Jakościowa: nieuporządkowana	Płeć, Typ gleby	dyskretna
Jakościowa: uporządkowana	Wykształcenie (podstawowe, średnie, wyższe), Klasa gleby (I, II, III, IV)	dyskretna
Data i czas	1 października, 1 października 2025, 10:00	dyskretna lub ciągła
Tekst	dowolny tekst	dyskretna lub brak

Zmienne przechowujące dane jakościowe nazywa się czynnikami, a odmienne kategorie nazywamy poziomami. Poziomy mogą być uporządkowane lub nieuporządkowane.

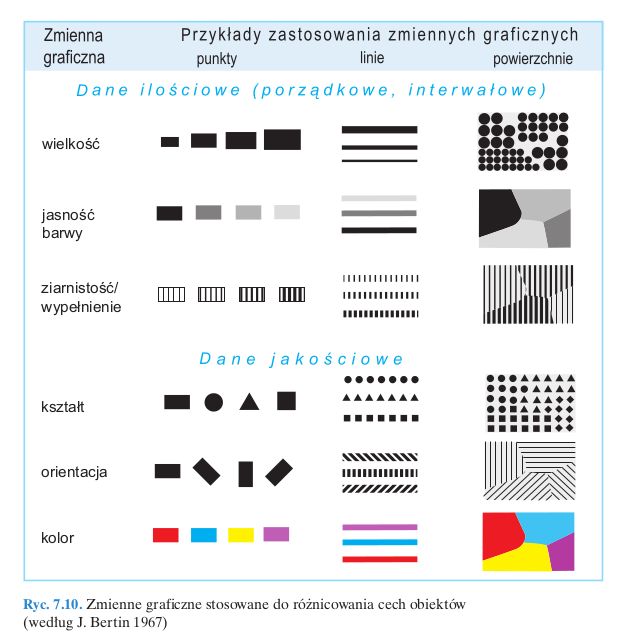

Elementy graficzne a typy danych

Źródło: Na podstawie Beata Medyńska-Gulij, Kartografia. Zasady i zastosowanie geowizualizacji

Gramatyka grafiki: The Grammar of Graphics

Gramatyka grafiki to podejście opracowana przez Lelanda Wilkinsona i opisane w jego książce The Grammar of Graphics (2005). Jest to podejście, które pozwala na konstruowanie wizualizacji w ustrukturyzowany i spójny sposób.
Gramatyka grafiki składa się z zestawu zasad i reguł, które są wykorzystywane przy projektowaniu grafiki.

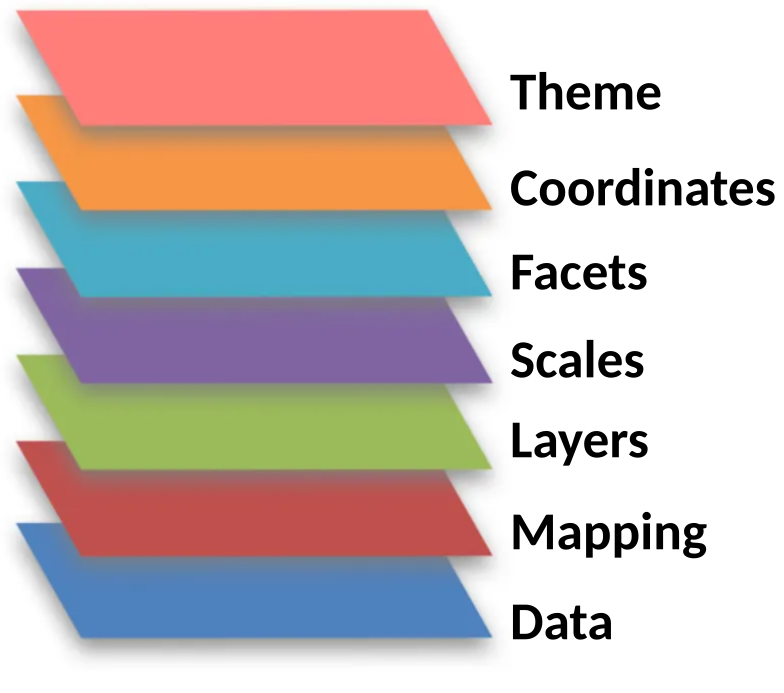

Gramatyka grafiki opiera się na idei, że każdą grafikę można rozłożyć na szereg komponentów oraz warstw.

Gramatyka grafiki: The Grammar of Graphics

Podstawowym komponentem są zawsze dane (data), które mają być przedstawione w formie graficznej .
Dla każdego wykresu należy także określić sposób przekształcenia danych na elementy graficzne, tzw. mapowanie (mapping), które składa się z 5 komponentów (warstwy, skala, układ współrzędnych, panele, motywy).

Gramatyka grafiki: The Grammar of Graphics

Sposób przekształcenia danych na elementy graficzne, tzw. mapowanie (mapping) składa się z 5 komponentów:

warstwy (layers) to zbiór elementów geometrycznych i transformacji statystycznych.
- Elementy geometryczne (geoms), reprezentują to, co widać na wykresie: punkty, linie, poligony itp.
- Transformacje statystyczne (stats) służą do podsumowania danych - obliczenia podstawowych statystyk, zliczenia obsewacji, dopasowania modelu liniowego

Gramatyka grafiki: The Grammar of Graphics

skale (scale) definiują unikalne odwzorowanie między danymi a elementami graficznymi.
- Skale obejmują użycie koloru, kształtu lub rozmiaru.
- Skale są także wykorzystywane do konstruowania legendy i formatowania osi;
układ współrzędnych (coordinates) opisuje sposób, w jaki dane są odwzorowywane na płaszczyznę wykresu.
- Zawiera również osie i linie siatki, które ułatwiają odczyt wykresu.
- Najczęściej używa sie układu kartezjańskiego, ale dostępne są także inne układy (np. biegunowy).

Gramatyka grafiki: The Grammar of Graphics

panele (facet) wykorzystuje się do tworzenia wykresów dla różnych podzbiorów danych;
motywy (theme) kontrolują sposób wizualnej prezentacji, np. kolor tła, rozmar czcionki.

Gramatyka grafiki: The Grammar of Graphics

	temperatura	miasto	mce
1	-0.6	A	1
2	0.4	A	2
3	3.8	A	3
4	9.4	A	4
13	-3.3	B	1
14	-2.2	B	2
15	1.8	B	3
16	8.3	B	4

Gramatyka grafiki: The Grammar of Graphics

ggplot(data = dane, aes(x = mce, y = temperatura, color = miasto)) +
  geom_line(linewidth = 1.2) +
  geom_point(size = 2, shape = 15) +
  scale_x_continuous(breaks = seq(1, 12, 1), labels = c(seq(1,12, 1))) +
  scale_color_manual(values = c("A" = "darkblue", "B" = "lightblue")) +
  labs(title = "Średnia miesięcza temperatura w mieście A i B",
       x = "Miesiąc",
       y = "Temperatura (°C)") +
  theme_minimal(base_size = 14)

Skale pomiarowe

Skale pomiarowe określają, gdzie na wykresie znajdują się różne wartości danych.
W przypadku standardowych wizualizacji 2D do jednoznacznego określenia punktu wymagane są dwie liczby zdefiniowane w określonym układzie (np. układ współrzędnych kartezjańskich).

Skale pomiarowe

Te same jednostki na obu osiach

Skale pomiarowe

zmienna posiada bardzo zróżnicowane wartości

Skale pomiarowe: Skala logarytmiczna

Przykład skali nieliniowej.
- W skali nieliniowej równomierne odstępy w jednostkach danych odpowiadają nierównomiernym odstępom w wizualizacji.
Skala logarytmiczna jest naturalnym wyborem w przypadku danych uzyskanych poprzez mnożenie lub dzielenie (np. stosunek liczb).

Skale pomiarowe: Skala logarytmiczna

Skale kolorystyczne

Kolor na wykresach

Trzy przypadki wykorzystania koloru w wizualizacji danych

Kolor jako narzędzie odróżnienie od siebie grup danych
Kolor jako reprezentacja wartości danych
Kolor jako narzędzie do wyróżniania

Skale kolorystyczne

Wyróżnia się 3 skale kolorystyczne

skale jakościowe (nominal, qualitative)
skale sekwencyjne (sequential)
skale rozbieżne (diverging)

Skale kolorystyczne

Skale kolorystyczne: skale jakościowe

Zróżnicowany kolor, ten sam poziom jasności i nasycenia.
Stosowana do danych jakościowych, wyrażonych w skali nominalnej, nie mających oczywistego porządku (typy gleb, klasy użytkowania terenu)
Kolory w skali jakościowej:
- muszą się wyraźnie rożnić od siebie
- żaden kolor nie może się wyróżniać na tle innych
- kolory nie powinny sprawiać wrażenia uporządkowanych

Set3

Dark2

Skale kolorystyczne: skale jakościowe

Dane ilościowe lub w skali porządkowej mające określony porządek (niski/średni/wysoki)
Skala składa się z sekwencji kolorów o zróżnicowanej jasności wyraźnie wskazujących, które wartości są większe lub mniejsze od innych oraz jak odległe są od siebie dwie określone wartości.
Skale sekwencyjne mogą się opierać na odcieniach jednego koloru lub na odcieniach wielu kolorów (np. od ciemnoczerwonego do jasnożółtego)

Skale kolorystyczne: skale sekwencyjne

Skale kolorystyczne: skale rozbieżne

Dane ilościowe posiadające naturalny punkt środkowy.
Wizualizują odległość wszystkich wartości od punktu krytycznego
Wartości powyżej/poniżej średnie, pozytywny/negatywna zmiana.
Skalę rozbieżną można uznać za 2 skale sekwencyjne połączone we wspólnym punkcie środkowym, który zazwyczaj reprezentowany jest przez jasny, neutralny kolor.
W skali rozbieżnej przejści od jasnych kolorów w środku do ciemniejszych musi być zbliżone w obu kierunkach.

Temps:

Earth:

Skale kolorystyczne: skale rozbieżne

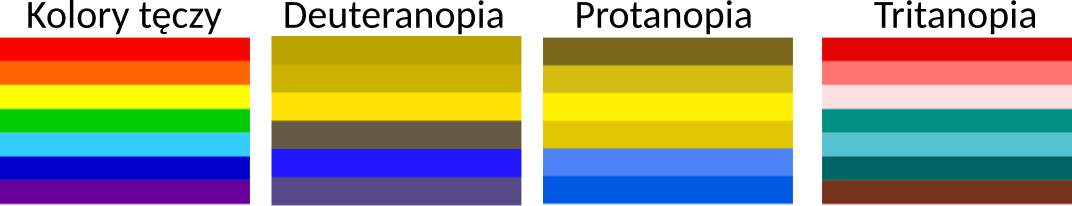

Zaburzenia rozpoznawania barw

Żródło: wikipedia

Deuteranopia (daltonizm) - nierozpozawanie barwy zielonej.
Protanopia - nierozpoznawanie barwy czerwonej (lub mylenie jej z zieloną)
Tritanopia - nierozpozwanie barwy żółtej i niebieskiej.

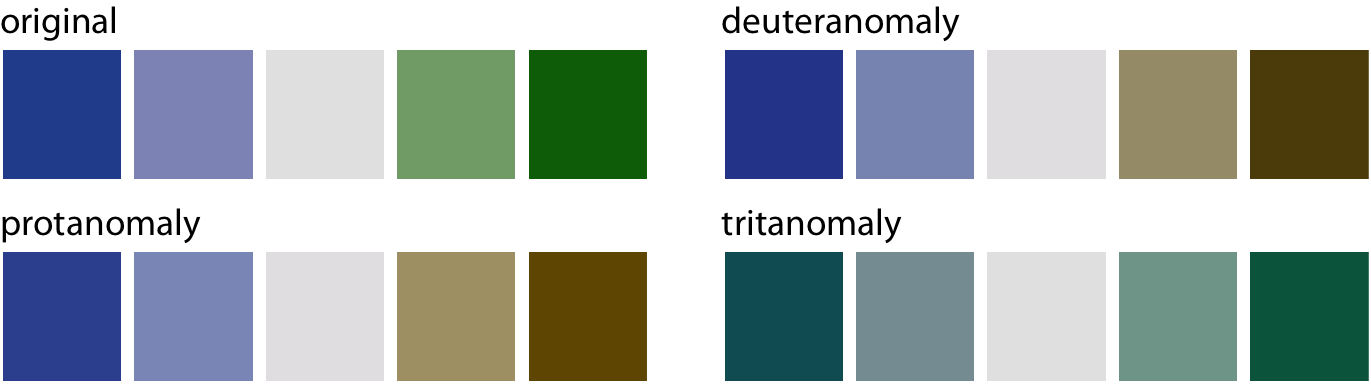

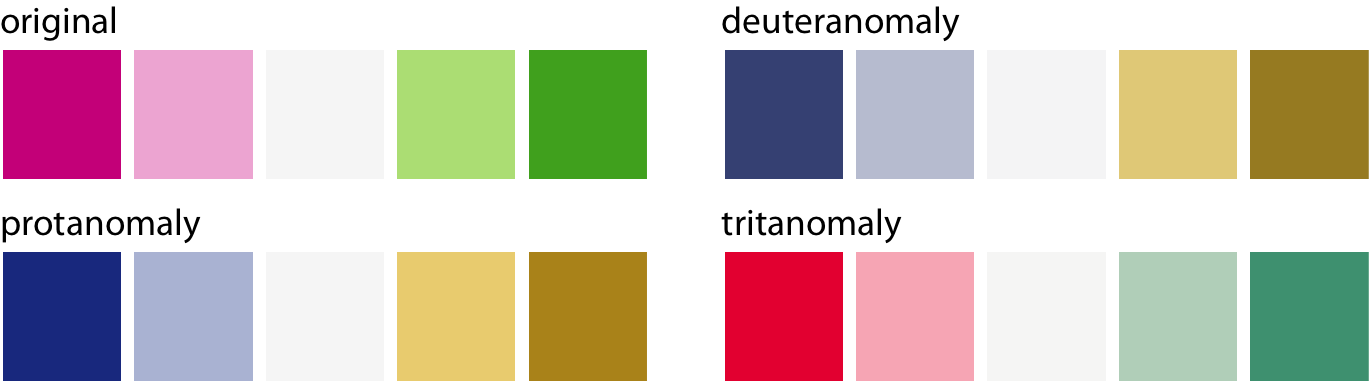

Zaburzenia rozpoznawania barw

Deuteranomalia - obniżona percepcją nasycenia (ale nie jaskrawości) zieleni.
Deuteranopia (daltonizm) - nierozpozawanie barwy zielonej. Objawia się brakiem rozróżnienia koloru czerwonego, pomarańczowego, żółtego i zielonego.
Protanomalia - obniżona percepcja nasycenia i jaskrawości czerwieni.
Protanopia - nierozpoznawanie barwy czerwonej (lub myleniu jej z barwą zieloną). Objawia się to obniżeniem percepcji jaskrawości barwy czerwonej, pomarańczowej i żółtej. Barwa czerwona może być postrzegana jako szara lub czarna.
Tritanomalia - obniżona percepcja barwy niebieskiej.
Tritanopia - nierozpozwanie barwy żółtej i niebieskiej.

Zaburzenia rozpoznawania barw

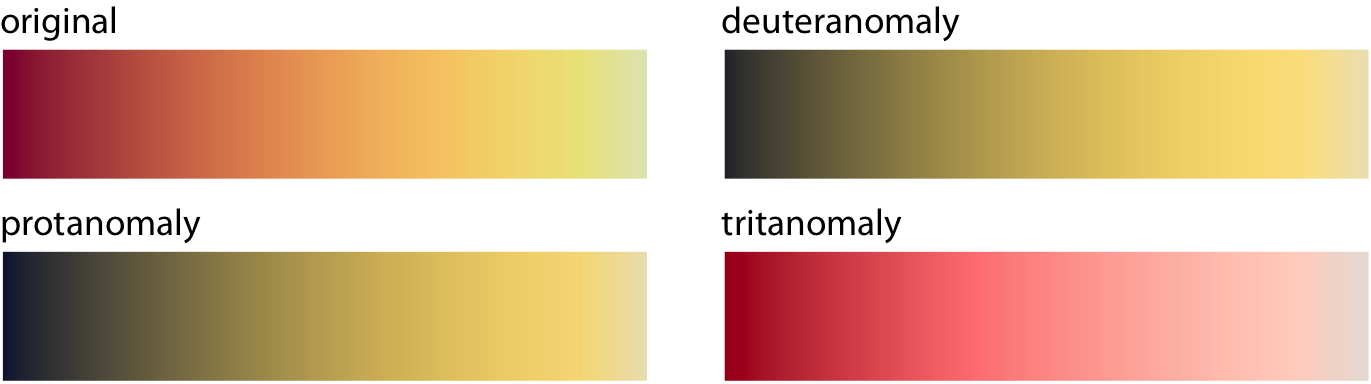

Symulacja postrzegania skali sekwencyjnej przechodzącej od koloru ciemnoczerwonego do jasnożółtego przy różnych zaburzeniach rozpozawania barw. Mimo, że poszczególne kolory wyglądają inaczej, można dostrzec gradient od koloru ciemnego do jasnego.
